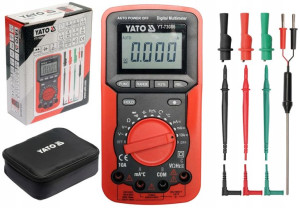

MIERNIK CYFROWY kolejność faz NAPIĘCIA YATO

Opis

MULTIMETR CYFROWYYATO YT-73086Miernik uniwersalny YT-73086 z automatycznym zakresem dla każdego pomiaru umożliwia wykonanie podstawowych oraz zaawansowanych pomiarów elektrycznych. Wyróżniającą funkcją multimetru jest wykrywanie kolejności faz co umożliwia szybkie skontrolowanie poprawności podłączenia urządzenia bezpośrednio do źródła zasilania trójfazowego.

ParametryAutomatyczny zakres: TAKPomiar częstotliwości: 0-100kHzPomiar napięcia przemiennego: 0-600VPomiar napięcia stałego: 0-600VPomiar pojemności: 0-100µFPomiar rezystancji: 0-40M?

Pomiar temperatury: -20 do 1000°CPomiar współczynnika wypełnienia: 5-95%Prąd przemienny: 0-10APrąd stały: 0-10ATest ciągłości obwodu: TAKTest diody: TAKPODSTAWOWE POMIARYpomiar napięcia przemiennego: A.

C. 0-600Vpomiar napięcia stałego: D.

C. 0-600Vpomiar natężenia prądu przemiennego: A.

C. 0-10Apomiar natężenia prądu stałego: D.

C. 0-10Apomiar rezystancji: 0-40M?test diody: IF 1mA, UR 1.5Vtest ciągłości obwodu: 0-50?

DODATKOWE POMIARYpomiar pojemności kondensatora: 0-100µFpomiar częstotliwości: 0-100khzpomiar temperatury: -20 do 1000°Cpomiar współczynnika wypełnienia: 5-95%DOKŁADNOŚCI POMIARUPrzykład wyznaczania dokładności dla pomiaru napięcia prądu przemiennego AC. Obliczenia dla wyniku pomiaru: 235Vdokładność pomiaru miernika YT-73086 dla tego zakresu to : ±(1,0% + 5), rozdzielczość 0,1Vobliczenia błędu pomiaru wzór: (wynik pomiaru x 1%) + 5 x rozdzielczośćobliczenia: (235 x 1%) + 5 x 1 = 2,35 + 0,5 = 2,85VWynik z uwzględnieniem błędu pomiarowego dla wskazania 235V = 235 ± 2,85V*wynik z uwzględnieniem błędu pomiarowego dla wskazania pomiaru napięcia stałego: 12V = 12 ± 0,126Vwynik z uwzględnieniem błędu pomiarowego dla wskazania pomiaru natężenia prądu przemiennego: 8A = 8 ± 0,34A*Tabela z rozdzielczością i dokładnością dla danego pomiaru znajduje się w instrukcji obsługi.*Miernik YT-73086 nie posiada funkcji pomiaru true rms, dlatego powyższy wynik to realna wartość skuteczna napięcia AC tylko dla prawidłowego przebiegu sinusoidalnego.

WBUDOWANE FUNKCJEAUTO - automatyczne dopasowanie zakresu pomiaru. W przypadku pomiaru nieznanych wartości przy użyciu miernika z ręczną zmianą zakresu za pomocą pokrętła, należy wykonywać pomiary kolejno od największego zakresu aż do zakresu dającego najdokładniejszy wynik - w innym wypadku ryzykujemy uszkodzenie multimetru. Natomiast w przypadku multimetru z funkcją AUTO wystarczy wykonać jeden pomiar a miernik automatycznie odnajdzie zakres optymalny.

RANGE - ręczna zmiana zakresu pomiaru. Przydatna funkcja przy sprawdzeniu wielu takich samych komponentów o znanej nam wartości np. seria rezystorów. Ręczne ustawienie zakresu skróci czas takich pomiarów w znacznym stopniu.

FUNC - zmiana trybu pomiaru np. z pomiaru napięcia AC na DC, przełączanie testu diody na test ciągłości obwoduREL - użycie funkcji podczas pomiaru spowoduje wyzerowanie wyświetlacza i przyjęcie widocznej przed wyświetlaniem wartości jako poziomu odniesienia. Kolejny pomiar pokaże różnicę pomiędzy wartością zmierzoną, a zachowaną wartością odniesienia.

HZ% - przycisk w pozycji pokrętła na pomiar częstotliwości zmieni ustawienia na pomiar współczynnika wypełnieniaDATA HOLD - zachowanie na wyświetlaczu aktualnie mierzonej wartościDODATKOWE INFORMACJEwyświetlacz LCD, maksymalny wyświetlany wynik: 3999podświetlenie ekranusygnał dźwiękowy w teście ciągłości obwodu dla rezystancji poniżej 50?możliwość włączenia testów diody i ciągłości obwodu osobnow zestawie sondy pomiarowe, sonda do pomiaru temperatury oraz pokrowieckonstrukcja z zabezpieczeniami przeciążeniowymiobudowa z tworzywa ABS + tzw. holster, czyli obudowa z gumy chroniąca miernik przed uszkodzeniami mechanicznymiautomatyczne wyłączenie się miernikawskaźnik niskiego poziomu bateriizasilanie: bateria 9V(6F22)
