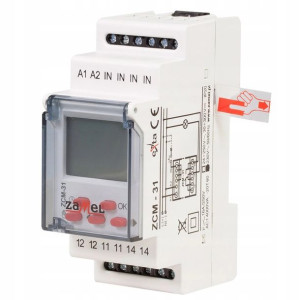

Programator czasowy astronomiczny ZCM-31 ZAMEL

Opis

Programator czasowy Astronomiczny 230V ACZAMEL ZCM-31Programowalne zegary sterujące służą do realizacji funkcji czasowychSterowanie w zależności od bieżącej godziny w cyklu astronomicznym (automatycznym)Funkcja programowanej przerwy nocnej oraz możliwość przesunięcia wyliczonego czasu wschodu / zachodu słońca w zakresie ±120 minWyświetlacz LCD podświetlanyWejście sterujące INDwa wyjścia przekaźnikowe o maksymalnej obciążalności 16 AObudowa dwumodułowa z klapką na szynę TH35Włączenie / wyłączenie urządzenia związane jest ze wschodem i zachodem słońca (brzask i zmierzch cywilny).

W obliczeniach czasu wschodu i zachodu słońca wykorzystywana jest informacja o współrzędnych geograficznych miejsca zainstalowania zegara, bieżąca data oraz przesunięcie względem czasu uniwersalnego.

Układ oblicza koniec zmierzchu cywilnego, czyli fazę, w której środek tarczy słonecznej znajduje się na sześciu kątach poniżej horyzontu – tarcza słoneczna nie jest widoczna ale niebopodświetlone jest rozproszonym światłem słonecznym.

Konstrukcja układu gwarantuje bateryjne podtrzymanie wszelkich nastaw przy braku napięcia zasilającego.

Zestaw składa się z1 szt. Programator czasowy Astronomiczny ZCM-31Instrukcję obsługi w języku polskimInteligentny kalendarz - układ posiada wbudowany kalendarz, który automatycznie uwzględnia lata przestępne, uniemożliwia wprowadzenie daty, która nie istnieje, a także automatycznie wylicza dzień tygodnia na podstawie daty i uwzględnia zmianę czasu letnio-zimowego.

Uniwersalne wejście zewnętrzne - układ posiada wejście zewnętrzne, za pomocą którego użytkownik może wymusić zmianę trybu pracy zegara bez konieczności ingerencji w tablicy rozdzielczej lecz np. przy użyciu zdalnego przycisku.

Współpraca z pamięcią zewnętrzną** - użytkownik ma możliwość szybkiego zapisu / odczytu ustawionych nastaw zegara do/z pamięci zewnętrznej w celu szybkiego przeniesienia ich do innych programatorów.

Wygląd programatoraWyświetlaczPamięć zewnętrznaPrzyciski sterująceWymienna bateriaZaciski wyjściowe przekaźnika (12, 12, 11, 11, 14, 14)Zaciski zasilania (A1, A2)Zaciski układu wyzwalania (A1, A2)Zaciski układu wyzwalania (IN, IN, IN, IN)Dzień tygodniaStan przekaźnikaPole informacyjne / dataAktualny czas (gg:mm:ss)Pora: dzień / nocTryb automatycznyTryb ręcznyCzas zimowyczas letniMontaż i podłączenieRozłączyć obwód zasilania bezpiecznikiem, wyłącznikiem nadmiarowoprądowym lub rozłącznikiem izolacyjnym przyłączonymi do odpowiedniego obwodu.

Sprawdzić odpowiednim przyrządem stan beznapięciowy na przewodach zasilających.

Zamontować urządzenie w rozdzielni na szynie TH 35.

Podłączyć przewody pod zaciski zgodnie ze schematem podłączenia.

Załączyć obwód zasilania.

Dane techniczneZaciski zasilania: A1, A2Znamionowe napięcie zasilania: 230 V AC~(-15 / +10 %)Częstotliwość znamionowa: 50 / 60 HzZnamionowy pobór prądu: 1,5 W / 16 VA - czuwanie / załączony przekaźnikLiczba kanałów: 1Program: astronomiczny (brzask i zmierzch oficjalny)Tryby pracy: ręczny, automatycznyZmiana czasu letni/zimowy: automatyczna, ręcznaKolor podświetlenia panelu LCD: bursztynowyWejście zewnętrzne: takWspółpraca z pamięcią zewnętrzną: nieDokładność odmierzania czasu: maks. 1 s / 24 h przy temp. 25 °CCzas podtrzymania zegara: 3 lataCzas podtrzymania programu: 10 latZaciski układu wyzwalania: IN, IN, IN, INZaciski zasilania odbiornika: 11, 12, 14Parametry styków przekaźnika: 1NO/NC-16 A/250 V AC1 4000 VALiczba zacisków przyłączeniowych: 12Przekrój przewodów przyłączeniowych: 0,2 / 2,50 mm2Temperatura pracy: -20 / +60 CPozycja pracy: dowolnaMocowanie obudowy: szyna TH 35 (wg PN-EN 60715)Stopień ochrony obudowy: IP20 (PN-EN 60529)Klasa ochronności: IIKategoria przepięciowa: IIStopień zanieczyszczenia: 2Wymiary: dwumodułowa (35 mm) 90x35x66 mmWaga: 0,17 kgZgodność z normami: PN-EN 60730-1; PN-EN 60730-2-7, PN-EN 61000-4-2,3,4,5,6,11
