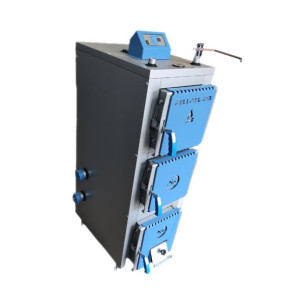

Kocioł na drewno / zgazowujący drewno PELLPAL D 16kW

Opis

Ekologiczny kocioł c.o. zgazowujący drewno - PELLPAL D 16kW:Zasypowy piec dolnego spalania na drewno, do ogrzewania pomieszczeń o powierzchni od 100m² do 160m². Wyposażony w miarkownik ciągu Regulus. PELLPAL D 16kW wymaga podłączenia zbiornika akumulacyjnego (buforowego), o minimalnej pojemności 672l. Może pracować w układzie otwartym i zamkniętym (przy odpowiednim wyposażeniu). Kocioł spełnia wymagania 5 klasy norm emisji spalin PN-EN 303-5:2012 i EcoDesign (2020-2009/125/WE). Urządzenie uzyskało wysoką sprawność cieplną oraz najwyższą możliwą klasę energetyczną A+. Piec kwalifikuje się do programu dofinansowania Czyste Powietrze.

Charakterystyka kotła: PELLPAL D to nowoczesna marka kotłów centralnego ogrzewania, oparta o bardzo bogate doświadczenie w branży kotlarskiej. Piec zgazowujący drewno (polana drzew liściastych). Nieskomplikowana, solidna konstrukcja, wyprodukowana z wysokiej jakości produktów zapewnia łatwą obsługę, konserwację i czyszczenie kotła, a także długą żywotność urządzenia. Zgodnie z wymaganiami EcoDesign, PELLPAL D 16kW musi być eksploatowany z wodnym zbiornikiem akumulacyjnym (buforem).

Budowa kotła: Korpus wykonany w kształcie skrzyni, wykonanej z atestowanej blachy kotłowej (5mm). Wszystkie elementy zostały wycięte technologią laserową, co przekłada się na idealnie dopasowanie. Składa się z części paleniskowej i konwekcyjnej. W części paleniskowej występuje żeliwny ruszt. Z tylu kotła znajduje się czopuch, służący do wylotu spalin z pieca. W dolnych drzwiczkach znajduje się specjalna klapka, służąca do regulacji procesu spalania. Kocioł posiada króćce - wody zasilającej, pomiarowe, wody powrotnej i spustowy. Korpus i drzwiczki są izolowane termicznie, z wykorzystaniem wełny mineralnej.

Elementy kotła: Palenisko: komora służąca do umieszczania drewna. Zbudowana z żeliwnego rusztu i kanału wodnego. W tylnej części znajduje się kanał spalin. Powietrze wtórne doprowadzane jest za pośrednictwem specjalnej dyszy. U dołu paleniska znajduje się przegroda, odpowiedzialna za prawidłowe zsuwanie i ułożenie opału. Pod rusztem znajduje się popielnik. Popielnik: znajduje się pod rusztem, służy do gromadzenia się popiołu. Ruszt: żeliwny element kotła, znajdujący się pomiędzy paleniskiem, a popielnikiem. Konstrukcja kotła umożliwia jego wyjęcie. Kanał dopalania spalin: komora w strefie przepływu spalin. Powietrze wtórne doprowadzone jest dzięki specjalnie skonstruowanej ceramicznej dyszy. Konstrukcja pieca zapewnia zgazowywanie drewna i prawidłowe dopalanie się spalin. Właz paleniskowo-popielnikowy: służy do obsługi kotła. Znajduje się w strefie popielnika. Właz załadunkowy: umożliwia załadunek opału i obsługę pieca. Daje możliwość czyszczenia wnętrza paleniska. Górny właz wyczystki: znajduje się w strefie wymiennika ciepła. Umożliwia usuwanie zanieczyszczeń znajdujących się w kanałach poziomych, a także dostęp do turbolizatorów spalin. Drzwiczki i pokrywy: wszystkie pokrywy oraz drzwiczki są izolowane termicznie. W drzwiczkach paleniskowo-popielnikowych znajduje się klapka regulacyjna oraz wziernik z obrotową przepustnicą (do obserwacji płomienia oraz regulacji dopływu powietrza). Wziernik umieszczony jest także w drzwiczkach zasypowych. Czopuch: element łączący kanał spalinowy z kominem. Znajduje się z tyłu kotła i ma okrągły kształt. Króćce: króciec wody zasilającej, powrotu, spustowe, pomiarowe. Kocioł posiada również tulejki pomiarowe termostatu miarkownika i termometru. Izolacja termiczna: Korpus i drzwiczki kotła są izolowane cieplnie przy użyciu wełny mineralnej, znajdującej się w blaszanych kasetach. Takie rozwiązanie zapewnia utrzymanie odpowiedniej temperatury kotła. Miarkownik ciągu Regulus: urządzenie odpowiedzialne za regulację ilością dostarczanego do komory spalania powietrza. Proces ten odbywa się przy wykorzystaniu szczeliny w drzwiczkach paleniskowo-popielnikowych. Miarkownik zbudowany jest z termostatu, pokrętła i ramienia z łańcuchem. Pokrętło wyposażone jest w skalę, umożliwiającą ustawienie odpowiedniej temperatury kotła.

Parametry techniczne: moc cieplna: 16kWmax. powierzchnia ogrzewanych pomieszczeń: 100-160m²sprawność cieplna: ok. 91,4%rodzaj paliwa: drewno - polana drzew liściastychzużycie paliwa: max. 4,7 kg/hpojemność wodna kotła wynosi: 70lmasa załadunku: ok. 8,5kgmasa kotła: ok. 315kgmaksymalna temperatura robocza: 95°Cznamionowa ilość spalin: 11,1g/sznamionowa temperatura spalin: 125°Cminimalna temperatura powrotu: 55°Cminimalna temperatu
