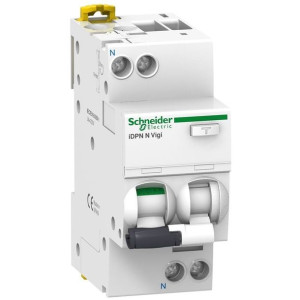

Schneider Wyłącznik kombinowany iDPNNVigi-B16-30-1N-A B 16A 1N 30 mA typ A
Opis
Schneider Electric, Wyłącznik kombinowany Acti9 iDPNNVigi-B16-30-A B 16A 1N-biegunowy 30 mA typ A, A9D56616Parametry podstawoweGama produktów: Acti 9Nazwa produktu: Acti 9 iDPN VigiTyp produktu lub komponentu: Wyłącznik różnicowoprądowy z zabezpieczeniem nadprądowym (RCBO)Skrócona nazwa urządzenia: IDPN N VigiZastosowanie urządzenia: DystrybucjaOpis biegunów: 1P + NIlość zabezpieczonych biegunów: 1Położenie neutralne: LEFT[In] prąd znamionowy: 16 ARodzaj sieci: Prąd przemienny (AC)Technologia wyzwalacza: TermomagnetycznyCharakterystyka: BCzułość na prąd upływu: 30 mAZwłoka zabezpieczenia różnicowoprądowego: BezzwłocznyTyp zabezpieczenia różnicowoprądowego: Typ AZdolność wyłączania: 6000 A Icn w 220...240 V prąd przemienny (AC) 50 Hz zgodnie z EN/IEC 61009-2-1Funkcja izolacyjna: Tak zgodnie z EN/IEC 60947-2Parametry uzupełniające:Lokalizacja urządzenia w systemie: OdejścieCzęstotliwość sieci 50 HzZnamionowe napięcie łączeniowe [Ue]: 220...240 V prąd przemienny (AC) 50 HzGranica wyzwalania magnetycznego: 3...5 x InTechnologia wyzwalania urządzenia różnicowoprądowego: niezależny od napięciaZnamionowy prąd wyłączalny eksploatacyjny [Ics]: 6000 A 100 % Icn w 220...240 V prąd przemienny (AC) 50 Hz zgodnie z EN/IEC 61009-2-1Znamionowa zdolność załączania i wyłączania: Idm 6000 A w 220...240 V prąd przemienny (AC) 50 Hz zgodnie z EN/IEC 61009-2-1Klasa ograniczenia: 3 zgodnie z EN/IEC 61009-2-1Znamionowe napięcie izolacji [Ui]: 400 V prąd przemienny (AC) 50 HzZnamionowe napięcie udarowe wytrzymywane [Uimp]: 4 kVWskazanie położenia styku: TakTyp sterowania: DźwigniaSygnalizacja lokalna: ZAŁ, WYŁ, wyzwolenie wskutek zwarciaSposób montażu: ZatrzaskowyPodstawa montażowa: Szyna DINSzerokość w modułach 9 mm: 4Kolor: białyTrwałość mechaniczna: 20000 cykliTrwałość elektryczna: 20000 cykliOpis opcji blokowania: Urządzenie do blokowania kłódkąPrzyłącza - zaciski: pojedynczy zacisk góra lub dół 1…16 mm² sztywny, pojedynczy zacisk góra lub dół 1…10 mm² elastyczny, pojedynczy zacisk góra lub dół 1…10 mm² elastyczny z tulejkąDługość odizolowanego odcinka: 15 mm dla góra lub dół połączenieMoment dokręcania: 2 N.m top or bottomZabezpieczenie różnicowoprądowe: zintegrowaneŚrodowisko pracy:Normy: EN/IEC 61009-2-1Certyfikacja produktu: VDE, KEMAStopień ochrony IP: IP20 zgodnie z IEC 60529, IP40 (obudowa modułowa) zgodnie z IEC 60529Stopień zanieczyszczenia: 3Kategoria przepięć: III zgodnie z IEC 60364Kompatybilność elektromagnetyczna: 8/20 µs impulse withstand, 250 A zgodnie z EN/IEC 61009-2-1Tropikalizacja: 2 zgodnie z IEC 60068-1Wilgotność względna: 95 % w 55 °CTemperatura otoczenia dla pracy urządzenia: -25…60 °CTemperatura otoczenia dla przechowywania: -40…85 °CWymiary:Wysokość: 85 mmSzerokość: 36 mmGłębokość: 73 mmMasa produktu: 125 gAparatura modułowa Acti 9Aparatura modułowa Acti 9 Schneider Electric wyznacza najwyższe standardy w zakresie bezpieczeństwa instalacji elektrycznych oraz możliwości sygnalizacji i sterowania z wykorzystaniem systemów komunikacyjnych. Aparatura modułowa Acti 9 zapewnia bezpieczeństwo podczas konserwowania instalacji przez cały okres jej eksploatacji. Systemy aparatury modułowej Acti 9 zostały zaprojektowane tak, by zminimalizować czas przestoju i zapobiegać niezamierzonym wyzwoleniom.
Akcesoria do aparatury modułowejSystem Acti 9 obejmuję szeroką gamę akcesoriów do aparatury modułowej. Kompletny zestaw akcesoriów do aparatury modułowej ułatwia wszystkie działania, również interwencje w miejscu zainstalowania bez wyłączania dla zapewnienia ciągłości zasilania. W skład akcesoriów do aparatury modułowej wchodzą między innymi łatwy do zainstalowania system blokowania kłódką, blok przyłączeniowy, napęd obrotowy o stopniu ochrony IP55 z możliwością zamontowania z przodu lub boku obudowy. Mechanizm napędowy jest zamontowany na urządzeniu. Osłony śrub zaciskowych, które uniemożliwiają dostęp do śrub. Podstawy wtykowe, które umożliwiają usunięcie lub szybką wymianę wyłącznika bez dotykania przyłączeń. Pośród dostępnych akcesoriów do aparatury modułowej znajdują się również przegrody między biegunowe, które wzmacniają izolację pomiędzy przyłączaniami czy oznaczniki zatrzaskowe.
