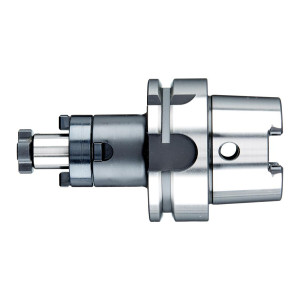

Trzpień frezarski do głowic nasadzanych HSK-A63 32x60 mm Fortis

Opis

Trzpień frezarski do głowic nasadzanych HSK-A 63 32x60 mm Fortis Uniwersalny trzpień frezarski do mocowania głowic nasadzanych w oprawkach HSK-A 63, przeznaczony do precyzyjnej obróbki na centrach obróbczych i frezarkach CNC. Rozwiązanie dla narzędziowni, działów utrzymania ruchu oraz zakładów produkcyjnych wymagających stabilnego i powtarzalnego mocowania narzędzi skrawających. Cechy i korzyści Wykonanie wg ISO 12164-1 (DIN 69893), kształt A – pełna kompatybilność z oprawkami HSK-A 63 stosowanymi w obrabiarkach CNC, co ułatwia integrację z istniejącym parkiem maszynowym. Ze stopowej stali do nawęglania – zwiększona trwałość eksploatacyjna trzpienia, co ogranicza częstotliwość wymian i przestojów. Twardość 58 ± 2 HRC, głębokość hartowania min. 0,5 mm – odporność na zużycie powierzchni roboczych, co przekłada się na stabilne mocowanie głowicy przez długi czas. Bicie promieniowe ≤ 0,006 mm – wysoka dokładność prowadzenia narzędzia, wspierająca uzyskanie lepszej jakości powierzchni obrabianej i powtarzalności wymiarowej. Dokładność stożka Ra < 1 μm, tolerancja kąta AT3 – precyzyjne pasowanie w oprawce HSK, co poprawia sztywność układu narzędzie–maszyna i redukuje drgania. Klasa wyważenia G 2,5 dla 25000 min⁻¹ – możliwość pracy przy wysokich prędkościach obrotowych bez nadmiernych wibracji, co zwiększa bezpieczeństwo i wydajność procesu. Otwór kanału chłodzącego – umożliwia doprowadzenie chłodziwa przez narzędzie, wspierając wydłużenie trwałości głowicy frezarskiej i poprawę warunków skrawania. Do narzędzi z rowkiem poprzecznym wg DIN 1880 – pewne przenoszenie momentu obrotowego i zabezpieczenie przed poślizgiem głowicy nasadzanej. Dostawa z pierścieniem, śrubą i wpustem – komplet gotowy do montażu, co skraca czas przygotowania stanowiska. Zastosowanie Trzpień przeznaczony jest do mocowania głowic nasadzanych z rowkiem poprzecznym zgodnych z DIN 1880 w oprawkach HSK-A 63 na frezarkach CNC i centrach obróbczych. Sprawdza się w zakładach obróbki metali, narzędziowniach oraz działach utrzymania ruchu, gdzie wymagane jest precyzyjne, powtarzalne i sztywne połączenie narzędzia z wrzecionem w operacjach frezowania z wysokimi prędkościami obrotowymi. Specyfikacja techniczna Norma: ISO 12164-1 (DIN 69893), kształt A Uchwyt: HSK-A 63 Stożek: DIN 254 Średnica trzpienia: 32 mm Średnica odsadzenia: 58 mm Długość wysięgu: 60 mm Długość mocowania: 38 mm Długość trzpienia: 24 mm Twardość po hartowaniu: 58 ± 2 HRC Minimalna głębokość hartowania: 0,5 mm Wytrzymałość rdzenia na rozciąganie po hartowaniu: ok. 950 N/mm² Tolerancja kąta stożka: AT3 Dokładność powierzchni stożka: Ra < 1 μm Bicie promieniowe: ≤ 0,006 mm Klasa wyważenia: G 2,5 dla 25000 min⁻¹ Kanał chłodzący: z otworem kanału chłodzącego Przeznaczenie narzędzia: do mocowania narzędzi z rowkiem poprzecznym wg DIN 1880 Zawartość zestawu Trzpień frezarski uniwersalny do głowic nasadzanych Śruba dociągająca Pierścień zabierakowy Wpust pasowany Najczęściej zadawane pytania Do jakiego uchwytu pasuje ten trzpień frezarski? Trzpień jest przeznaczony do uchwytu HSK-A 63 wykonany zgodnie z ISO 12164-1 (DIN 69893), kształt A. Jakie narzędzia można mocować na tym trzpieniu? Trzpień służy do mocowania głowic nasadzanych z rowkiem poprzecznym według DIN 1880. Czy trzpień jest dostarczany w komplecie z elementami mocującymi? Tak, w dostawie znajduje się trzpień frezarski z śrubą dociągającą, pierścieniem zabierakowym i wpustem pasowanym. Do jakiej prędkości obrotowej jest wyważony ten trzpień? Trzpień ma klasę wyważenia G 2,5 dla prędkości 25000 min⁻¹.
