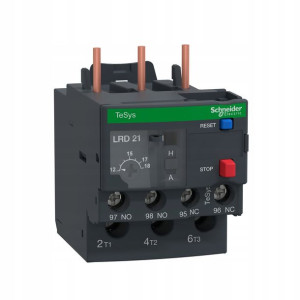

Schneider Tesys Przekaźnik Cieplny 12-18a Lrd21
Opis
Schneider Electric, Przekaźnik przeciążeniowy cieplny TeSys LRD 12-18A klasa 10 zaciski skrzynkowe, LRD21Parametry podstawowe:Gama produktów: TeSys, TeSys DecaNazwa produktu: TeSys LRD, TeSys DecaTyp produktu lub komponentu: Przekaźnik różnicowy przeciążenia termicznegoSkrócona nazwa urządzenia: LRDZastosowanie przekaźnika: Zabezpieczenie silnikaZgodność produktu: LC1D32, LC1D18, LC1D25, LC1D38Rodzaj sieci: Prąd przemienny (AC), Prąd stały (DC)Klasa wyzwalania w przypadku przeciążenia: Klasa 10A zgodnie z IEC 60947-4-1Zakres nastaw zabezpieczenia cieplnego: 12...18 AZnamionowe napięcie izolacji [Ui]: Obwód zasilający: 600 V zgodnie z CSA, Obwód zasilający: 600 V zgodnie z UL, Obwód zasilający: 690 V zgodnie z IEC 60947-4-1Parametry uzupełniająceCzęstotliwość sieci: 0...400 HzPomoc do montażu: Płyta, z akcesoriami specyficznymi, Szyna, z akcesoriami specyficznymi, Pod stycznikiemPróg wyzwolenia: 1,14 +/- 0,06 Ir zgodnie z IEC 60947-4-1Konfiguracja styku pomocniczego: 1 NO + 1 NCZnamionowy prąd cieplny przy konwekcyjnym chłodzeniu powietrznym [Ith]: 5 A dla obwód sygnalizacyjnyDopuszczalny prąd: 1,5 A w 240 V AC-15 dla obwód sygnalizacyjny, 0,1 A w 250 V DC-13 dla obwód sygnalizacyjny[Ue] znamionowe napięcie łączeniowe: 690 V prąd przemienny (AC) 0...400 Hz dla Obwód zasilający zgodnie z IEC 60947-4-1Parametry bezpiecznika dobezpieczającego: 4 A gG dla obwód sygnalizacyjny, 4 A BS dla obwód sygnalizacyjnyZnamionowe napięcie udarowe wytrzymywane [Uimp]: 6 kVWrażliwość na zanik fazy: Prąd wyłaczający 130% wartości Ir na dwóch fazach, ostatnia na 0Rodzaj sterowania: Czerwony przycisk: STOP, Niebieski przycisk: RESETKompensacja temperatury: -20...60 °CPrzyłącza - zaciski: Obwód sterowania: zaciski śrubowe 2 kabel (kable) 1...2,5 mm² elastyczny bez końcówki kablowej, Obwód sterowania: zaciski śrubowe 2 kabel (kable) 1...2,5 mm² elastyczny z końcówką kablową, Obwód sterowania: zaciski śrubowe 2 kabel (kable) 1...2,5 mm² stały, Obwód zasilający: zaciski śrubowe 1 kabel (kable) 1,5...10 mm² elastyczny bez końcówki kablowej, Obwód zasilający: zaciski śrubowe 1 kabel (kable) 1...4 mm² elastyczny z końcówką kablową, Obwód zasilający: zaciski śrubowe 1 kabel (kable) 1...6 mm² stałyMoment dokręcania: Obwód sterowania: 1,7 N.m - w zaciski śrubowe, Obwód zasilający: 2,5 N.m - w zaciski śruboweWysokość: 66 mmSzerokość: 45 mmGłębokość: 70 mmMasa produktu: 0,124 kgŚrodowisko pracy:Odporność klimatyczna: zgodnie z IACS E10Stopień ochrony IP: IP20 zgodnie z IEC 60529Temperatura otoczenia dla pracy: -20...60 °C bez zmniejszania wartości znamionowych zgodnie z IEC 60947-4-1Temperatura otoczenia dla przechowywania: -60...70 °COgnioodporność: V1 zgodnie z UL 94Odporność mechaniczna: Wibracje: 6 Gn zgodnie z IEC 60068-2-6, Wstrząsy: 15 Gn for 11 ms zgodnie z IEC 60068-2-7Wytrzymałość dielektryczna: 1,89 kV w 50 Hz zgodnie z IEC 60947-1Normy: EN/IEC 60947-4-1, EN/IEC 60947-5-1, UL 60947-4-1, UL 60947-5-1, CSA C22.2 No 60947-4-1, CSA C22.2 No 60947-5-1, GB/T 14048.4, GB/T 14048.5, EN 50495Certyfikaty produktu: IEC, UL, CSA, CCC, EAC, BV, RINA, DNV-GL, LROS (Lloyds register of shipping), ATEX INERIS, UKCA
