F&F Przekaźnik Przełącznik Sterownik Czasowy

Opis

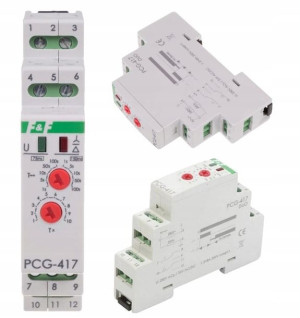

Przekaźnik Przełącznik Sterownik Czasowy Gwiazda / TrójkątF&F PCG-417Sterownik czasowy PCG-417 DUO do sterowania stycznikowym układem przełączeniowym Gwiazda - Trójkąt ✔️ Przełącza silnik gwiazda / trójkąt ✔️ Steruje styczniowym układem przełączeniowym ✔️ Zakres nastawy czasu: 1 / 1000 s ✔️ Maksymalny prąd obciążenia: 2 × 8 A ✔️ Konfiguracja styków: 2 × NO ✔️ Montaż: Na szynę TH35 (1 moduł)Zestaw składa się z1 szt. Przekaźnik PCG-417DUOInstrukcja obsługi w języku polskimJak działa PCG-417 DUOSterownik czasowy PCG-417 DUO posiada specjalny układ dwóch przekaźników elektromagnetycznych, który eliminuje ryzyko załączenia dwóch styczników jednocześnie.

Każdy z przekaźników steruje odpowiednim stycznikiem. W chwili przełączenia z układu "gwiazda" na "trójkąt", pierwszy rozłącza stycznik „gwiazdy”, następuje wymuszona przerwa czasowa, a następnie drugi przekaźnik załącza stycznik „trójkąta”.

Po załączeniu zasilania styk "gwiazdy" zostanie przełączony w pozycję 7-9 na ustawiony czas rozruchu t1. Styk „trójkąta” pozostaje w pozycji 10-11.

Po upływie czasu rozruchu t1 styk "gwiazdy" zostanie przełączony w pozycję 7-8 (styk „trójkąta” nadal pozostaje w pozycji 10-11) i nastąpi przerwa przełączenia o ustawionym czasie t2.

Po upływie czasu t2 styk „trójkąta” zostanie przełączony w pozycję 10-12 i pozostaje w tym stanie do momentu odłączenia napięcia zasilającego (styk "gwiazdy" pozostaje w pozycji 7-8).

Nastawa czasu rozruchu i czasu opóźnienia przełączeniaPokrętłem wyboru zakresu czasowego T ustawiamy wybrany zakres czasowy (dla opcji opóźnienia przełączenia t2=75msek z lewej strony skali, a dla opcji opóźnienia przełączenia t2=100msek z prawej strony skali).

Pokrętłem T× ustawiamy wartość na skali od 1 do 10. Iloczyn tych wartości jest równy czasowi rozruchu t1 (np. t1=1s×7=7sek).

Dane techniczneNapięcie zasilania: 230 V AC / 24 V AC/DCElement wykonawczy: 2 x przekaźnikMaksymalny prąd obciążenia: 2 × 8 AKonfiguracja styków: 2 × NOSeparacja styku: TAKCzas przełączania: 75 msek / 150 msekSygnalizacja zasilania: LED zielonaSygnalizacja zadziałania: LED czerwonaCzas rozruchu GWIAZDA: 1÷1000 sekPrzyłącze: zaciski śrubowe 2,5 mm²Moment dokręcający: 0,4 NmPobór mocy: 0,8 WTemperatura pracy: -25 ÷ 50 °CWymiary: 1 moduł (18 mm)Montaż: na szynie 35 mmStopień ochrony: IP20O Producencie F&FFirma F&F powstała w 1992 roku. Wyłoniła się z firmy handlowo-usługowej działającej w branży elektronicznej.

Doświadczenie właścicieli z zakresu elektroniki i elektrotechniki pozwoliło stworzyć firmę o profilu produkcyjnym, oferującą elektroniczne urządzenia sterujące dla automatyki domowej i przemysłowej.

Obecnie współpraca działu badawczo-rozwojowego firmy ze środowiskiem naukowym oraz klientami prowadzi do dynamicznego rozwoju oferty i pozwala tworzyć rozwiązania o coraz wyższym stopniu zaawansowania technologicznego, czego przykładem są systemy inteligentnego domu F&Home i systemy telemetryczne. F&F jest znaną w Polsce marką, a wyroby pod nią produkowane trafiają również na rynki Ukrainy, Białorusi, Litwy, Łotwy, Czech, Słowacji, Węgier, Rumunii, Serbii, Niemiec, Grecji, Irlandii, Szwecji, Norwegii, Portugalii, Chile i Stanów Zjednoczonych.

Dewizą firmy jest tworzenie innowacyjnych rozwiązań dla partnerów.
