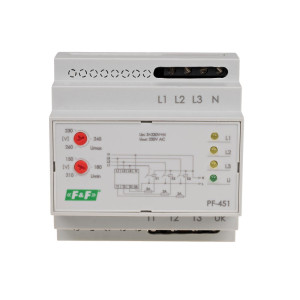

Automatyczny przełącznik faz z regulacją progów zadziałania, do współpracy ze stycznikami , 6 modułów

Opis

Przełącznik w bezpośrednim podłączeniu służy do zasilania obwodu jednofazowego, którego obciążenie nie przekracza 16 A. Dla obwodów o obciążeniu powyżej 16 A wykorzystujemy układ przełącznika i trzech styczników o odpowiednio dobranej obciążalności.

Na wejście przełącznika (L1, L2, L3, N) doprowadzone jest napięcie trójfazowe (3×230 V+N). Na wyjście przełącznika (T1, T2, T3) kierowane jest napięcie jednofazowe (230 V AC), tzn. napięcie fazowe jednej z faz. Układ elektroniczny przełącznika kontroluje wartości napięć doprowadzonych faz. Faza o prawidłowych parametrach kierowana jest na wyjście. Kolejność przełączania faz nie jest określona. Na wyjście kierowana jest zawsze faza o najlepszych parametrach. Po spadku wartości parametrów tej fazy, nastąpi przełączenie na kolejną, dobrą fazę. Czas przełączania (pojawienie się napięcia na wyjściu) po zaniku aktualnie załączonej fazy wynosi od 0,5 do 0,8 s (w tym czasie odbiorniki nie są zasilane). Wejście Uk służy do kontroli załączonych napięć. Układ pozwala na załączenie tylko jednej fazy. Zabezpiecza to przed jednoczesnym podaniem napięć dwóch faz na wyjście, co mogło by spowodować zwarcie międzyfazowe. Również w przypadku uszkodzenia stycznika (np. przerwa w obwodzie cewki lub wypalenie styku roboczego) spowoduje przełączenie odbiornika na inną fazę, mimo iż w danej fazie napięcie jest prawidłowe. W przypadku zwarcia na stałe styków stycznika układ nie przełączy na inny stycznik, mimo nieprawidłowego napięcia w tej fazie. Po włączeniu napięcia zasilania (przynajmniej jednej fazy) przez 2 sekundy układ bada prawidłowość przyłączonych napięć i dopiero po tym czasie załączy fazę na wyjście. Przełącznik posiada możliwość ustawienia dolnego (150 V do 210 V) i górnego (230 V do 260 V) progu napięciowego, przy którym nastąpi przełączenie. Do sygnalizacji optycznej służą diody LED: zielona - zasilanie; żółta - załączona faza na wyjściu. Napięcie zasilania 3×230 V+N Współpraca z agregatami prądotwórczymi TAK Histereza 5 V Błąd pomiaru napięcia ±1% Próg zadziałania - górny regulowany 230÷260 V Próg zadziałania - dolny regulowany 150÷210 V Czas przełączania 0,5÷0,8 s Maksymalny prąd obciążenia - bezpośrednie podłączenie 16 A Maksymalny prąd obciążenia - ze stycznikami do obciążalności styków styczników Przyłączezaciski śrubowe 4,0 mm2 Moment dokręcający0,5 Nm Pobór mocy ? 1 W Temperatura pracy -25 ÷ 50 °C Wymiary 5 modułów (87,5 mm) Montaż na szynie 35 mm Stopień ochrony IP20
