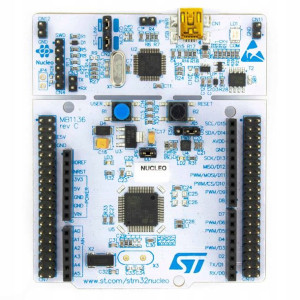

STM32 NUCLEO-L053R8 mbed ARM Cortex-M0+ LowPower

Opis

STM32 NUCLEO-L053R8 mbed ARM Cortex-M0+ LowPowerSTM32 Nucleo-64 to najpopularniejsza seria płytek ewaluacyjnych od ST Microelectronics z mikrokontrolerami STM32. Układy umieszczone na płytce są w obudowach 64-piowych.

Każda płytka Nucleo-64 posiada wbudowany programator oraz debugger w jednym, czyli ST-Link. Programator znajduje się w osobnej części płytki, którą można odłamać i używać jako osobny programator. Użycie programatora "na zewnątrz" Nucleo jest również możliwe poprzez zdjęcie dwóch zworek.

Płytki Nucleo-64 posiadają dwa rodzaje złącz. Jedno zgodne z Arduino Uno oraz ST Morpho.

ST Microelectronics dostarcza masę przykładów i bibliotek. Ponadto płytki te współpracują z ARM mbed.

Do komunikacji z płytką potrzebny będzie przewód USB mini.

Specyfikacja płytkiMikrokontroler STM32L053R8T6Rdzeń: Cortex-M0+Maksymalne taktowanie: 32 MHzPamięć Flash: 64 kBPamięć SRAM: 8 kBDMA: 7 kanałówInterfejsy

2 x I²C

1 x I²S

2 x SPI

2 x UART / USART

1 x LPUART

1 x USB

1 x LCD controller

1 x ADC 12 bit1 x DAC 12 bit2 x Low Power Comparator24 x kanały dotykowe pojemnościoweTimery

1 x 16 bit LPTIMER

1 x 16 bit (4  kanały)

2 x 16 bit (2 kanały)

1 x 16 bit

1 x RTC

1 x SysTick

2 x Watchdog

RNGCRCWiększość GPIO toleruje 5 VOscylator RTC 32,768 kHzWbudowany programator / debugger ST-Link V2

Złącze mini USBMożliwość pracy jako oddzielny programator z wyjściem SWDZasilanie

Z mini USBZ zewnętrznego źródła zasilania 5 lub 3,3 VTrzy diody LED

Komunikacja USBZasilanieDioda użytkownikaPrzyciski

ResetUżytkownikaWlutowane wyprowadzenia goldpin dla pinów I/OPłytka zgodna z ARM mbedPrzydatne LinkiOpis płytki na stronie STOpis mikrokontrolera na stronie STUser Manual płytek Nucleo-64
