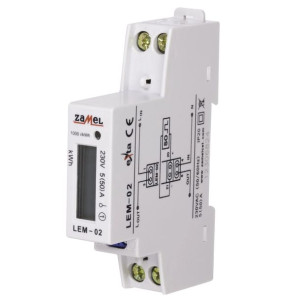

ZAMEL Licznik prądu cyfrowy 1-fazowy Szyna LEM-02

Opis

Licznik Energii Elektrycznej Cyfrowy 1 fazowyZAMEL LEM-02Optyczna sygnalizacja zliczania impulsówOsłony na zaciski z możliwością zaplombowaniaWyświetlacz LCDSygnalizacja zliczania impulsów dioda LED czerwonaDodatkowe wyjście impulsoweObudowa jednomodułowa na szynę TH35Zestaw zawiera:Licznik Energii Elektrycznej Cyfrowy 1 fazowy LEM-02Osłony na zaciskiInstrukcję obsługi w języku polskimInstrukcja obsługi do pobrania poniżej w "Dodatkowych informacjach"Urządzenie LEM-02 jest licznikiem energii elektrycznej, który może służyć jako podlicznik energii elektrycznej jednofazowego prądu przemiennego.

Odczyt danych sygnalizuje dioda LED, a jego wartość wskazuje wyświetlacz LCD.

Licznik wyposażony jest w wyjście impulsowe umożliwiające podłączenie dodatkowego urządzeniazliczającego.

W celu zabezpieczenia urządzenia przed nielegalnym poborem prądu LEM-02 posiada plastikowe osłony na zaciski, z możliwością zaplombowania.

BudowaOsłona zacisków Lin, Lout Sygnalizacja zliczania impulsówWyświetlacz LCDOsłona zacisków NWyjście Lout (3)Wejście Lin (1)Wyjście impulsoweWyjście N (6)Wejście N (4)Montaż i podłączenieRozłączyć obwód zasilania bezpiecznikiem, wyłącznikiem nadmiarowoprądowym lub rozłącznikiem izolacyjnym przyłączonymi do odpowiedniego obwodu.

Sprawdzić odpowiednim przyrządem stan beznapięciowy na przewodach zasilających.

Zamontować urządzenie LEM02 w rozdzielnicy na szynie TH 35.

Podłączyć przewody pod zaciski zgodnie ze schematem podłączeniaZałączyć obwód zasilania.

Dane techniczne:Zaciski zasilania: linia L: 1 (LIN), 3 (LOUT); linia N: 4, 6Napięcie odniesienia: 230 V ACTolerancja napięcia: -15 / +10 %Częstotliwość znamionowa: 50 / 60 HzPrąd bazowy / maksymalny: 5 A / 50 APobór własny licznika: 8 VA / 0,4 WDokładność pomiaru (IEC61036): klasa 1Wyświetlacz: licznik 5+2 cyfrySygnalizacja zliczania impulsów: dioda LED czerwonaWyjście impulsowe SO+ SO-: typu OCNapięcie podłączenia SO+ SO-: 12 / 27 V DCPrąd podłączenia SO+ SO-: < 27 mAStała SO+ SO-: 1000 impulsów na kWhCzas impulsu SO+ SO-: 90 msLiczba zacisków przyłączeniowych: 6Przekrój przewodów przyłączeniowych: 0,2 / 6 mm2Temperatura pracy: -20 / +45 CMocowanie obudowy: szyna TH 35 (wg PN-EN 60715)Stopień ochrony obudowy: IP20 (PN-EN 60529)Klasa ochronności: IIKategoria przepięciowa: IIStopień zanieczyszczenia: 2Wymiary: obudowa jednomodułowaWaga: 0,080 kgZgodność z normami: PN-EN 62094-1; PN-EN 61000-4-2,3,4,5,6,11
