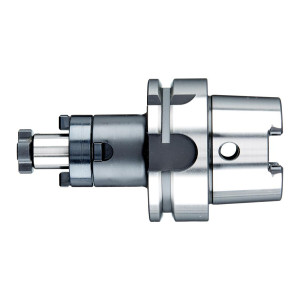

Trzpień frezarski uniwersalny HSK-A63 DIN 69893 16x100 mm Fortis

Opis

Trzpień frezarski do głowic nasadzanych HSK-A 63 16x100 mm Fortis Uniwersalny trzpień frezarski do nasadzania głowic przeznaczony jest do precyzyjnego mocowania narzędzi z rowkiem poprzecznym w oprawkach HSK-A 63. Sprawdzi się w zakładach obróbki skrawaniem, gdzie liczy się stabilność mocowania, powtarzalność i możliwość pracy przy wysokich prędkościach. Cechy i korzyści Stożek HSK-A 63 według DIN 69893 / ISO 12164-1 – kompatybilność z typowymi wrzecionami HSK-A 63, łatwa integracja z istniejącym parkiem maszynowym. Tolerancja kąta stożka AT3 – wysoka precyzja osiowania, co wpływa na jakość powierzchni obrabianej i mniejsze zużycie narzędzi. Bicie promieniowe ≤ 0,006 mm – stabilna praca frezu, ograniczenie drgań i poprawa trwałości krawędzi skrawających. Klasa wyważenia G 2,5 dla 25000 min-1 – przystosowanie do wysokich prędkości obrotowych, co umożliwia wydajną obróbkę z dużymi posuwami. Dokładność powierzchni stożka Ra < 1 μm – pewne, powtarzalne mocowanie w gnieździe wrzeciona, zmniejszone ryzyko poślizgu i uszkodzeń stożka. Otwór kanału chłodzącego – możliwość doprowadzenia chłodziwa przez narzędzie, co poprawia odprowadzanie ciepła i wiórów oraz stabilizuje proces obróbki. Zastosowanie Trzpień przeznaczony jest do mocowania narzędzi z rowkiem poprzecznym zgodnie z DIN 1880, w szczególności głowic nasadzanych używanych w frezarkach i centrach obróbczych z uchwytem HSK-A 63. Stosowany w produkcji seryjnej i jednostkowej w zakładach obróbki metali, w działach utrzymania ruchu, narzędziowniach oraz w firmach podwykonawczych realizujących precyzyjne operacje frezowania czołowego i obwodowego. Specyfikacja techniczna Norma: DIN 69893 (ISO 12164-1, kształt A) Uchwyt: HSK-A 63 Wersja: trzpień frezarski uniwersalny do nasadzania głowicy Średnica trzpienia: 16 mm Długość wysięgu: 100 mm Długość trzpienia: 17 mm Średnica odsadzenia: 32 mm Długość mocowania: 27 mm Stożek: DIN 254 Tolerancja kąta stożka: AT3 Dokładność powierzchni stożka: Ra < 1 μm Bicie promieniowe: ≤ 0,006 mm Klasa wyważenia: G 2,5 dla 25000 min-1 Materiał: stopowa stal do nawęglania Twardość po hartowaniu: 58 ± 2 HRC (min. głębokość hartowania 0,5 mm) Wytrzymałość rdzenia na rozciąganie po hartowaniu: ok. 950 N/mm² Kanał chłodzący: z otworem kanału chłodzącego Przeznaczenie mocowania: do narzędzi z rowkiem poprzecznym według DIN 1880 Zawartość zestawu Trzpień frezarski uniwersalny do głowic nasadzanych Śruba dociągająca Pierścień zabierakowy Wpust pasowany Najczęściej zadawane pytania Do jakiego uchwytu pasuje ten trzpień frezarski? Trzpień jest przeznaczony do uchwytu HSK-A 63 zgodnie z normą DIN 69893 (ISO 12164-1, kształt A). Jakie narzędzia można mocować na tym trzpieniu? Trzpień służy do mocowania narzędzi z rowkiem poprzecznym według DIN 1880, w szczególności głowic nasadzanych. Jaka jest długość wysięgu i średnica trzpienia? Długość wysięgu wynosi 100 mm, a średnica trzpienia 16 mm. Co jest dołączone w komplecie z trzpieniem? W dostawie znajduje się trzpień frezarski uniwersalny do głowic nasadzanych wraz ze śrubą dociągającą, pierścieniem zabierakowym i wpustem pasowanym.
