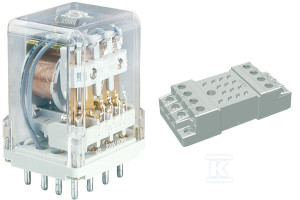

Przekaźnik przemysłowy R15-2014-23-3230 + Gniazdo wtykowe GZ14 do Przekaźnika R15 4P

Opis

Przekaźnik przemysłowy R15-2014-23-3230R15-2014-23-3230 Przekaźnik elektromagnetyczny, przemysłowy - małogabarytowy, do gniazda wtykowego. Szerokość 42,5 mm. Wyjście: 4P - cztery zestyki przełączne - wyprowadzenia: 11(3)-12(1)-14(2), 21(6)-22(4)-24(5), 31(9)-32(7)-34(8), 41(12)-42(10)-44(11), AC1 - 10 A / 250 V, DC1 - 10 A / 24 V. Wejście / cewka - wyprowadzenia: A1(13) - A2(14), napięcie zasilania Un - 230 V AC. Wymiary: 42,5 x 35 x 54,5 mm. IP 40. Materiał styków: AgSnO2. Wymiary zestawu R15 4P + gniazdo GZ14U + obejma GZ14 0737: 81 x 46 x 89,5 mm. Zestaw - IP 00. Wymiary innych zestawów wskazane są w opisie wybranego gniazda.

Gniazdo wtykowe GZ14 do Przekaźnika R15 4PGZ14 Gniazdo wtykowe, do przekaźnika R15 4P (wersja do gniazd) - kolor szary, szerokość 46 mm. Bez separacji obwodów. Wejście / cewka - zaciski: (+)A1(13) - (-)A2(14). Wyjście / styki - zaciski: 11(3)-12(1)-14(2), 21(6)-22(4)-24(5), 31(9)-32(7)-34(8), 41(12)-42(10)-44(11). Obciążalność toru: 10 A / 250 V AC. Wymiary: 81 x 46 x 22,5 mm. Montaż na płycie montażowej dwoma wkrętami M3. Wymiary zestawu: gniazdo GZ14 + przekaźnik R15 4P + obejma GZ14 0737: 81 x 46 x 81 mm. Uwaga: do gniazda należy oddzielnie zamawiać obejmę sprężynową typu GZ14 0737 (zwiększa wysokość zestawu gniazdo + przekaźnik o około 4 mm). Zestaw - IP 20.
